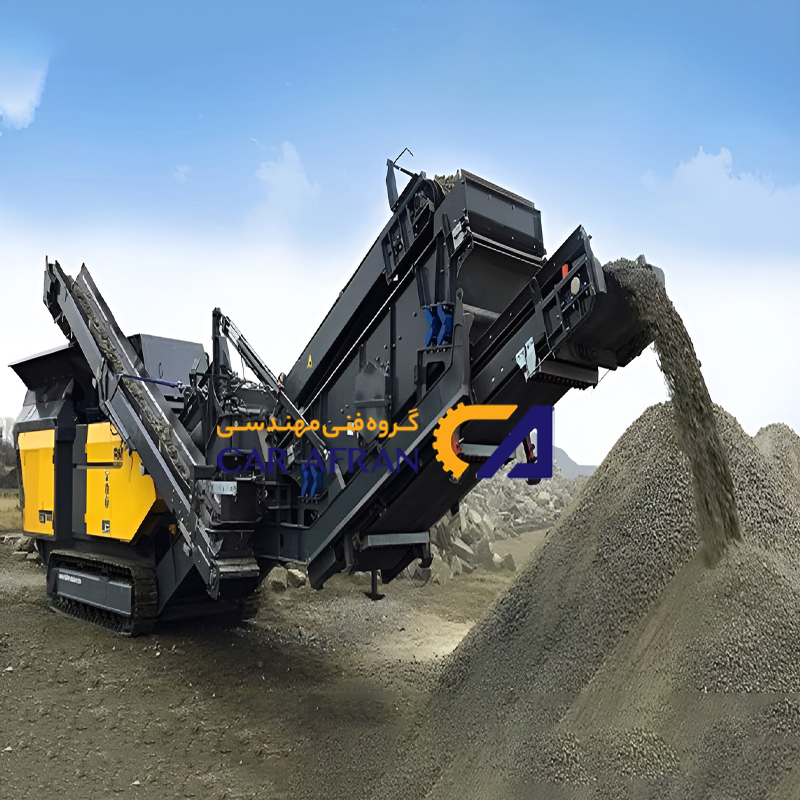

دستگاه سنگ شکن چیست؟

دستگاه سنگ شکن به دستگاه هایی گفته می شود که در فراوری مواد معدنی جهت خرد کردن مواد اولیه استخراج شده از معدن مورد استفاده قرار می گیرد که به آن دستگاه های سنگ شکن می گویند.سنگ ها در برابر خرد شدن واکنش های متفاوتی را از خود نشان می دهند بعضی از آن ها به راحتی خرد می شوند،بعضی تبدیل به پودر می شوند و برخی دیگر از آن ها بسیار مقاوم و ساینده هستند.به همین دلیل با توجه به نوع سنگ و کاربرد آن از سنگ شکن های متفاوتی استفاده می شود.سرعت حرکت سطح خرد کننده بین 5/0تا1/5متر بر ثانیه متغیر است.سنگ شکن ها،عملیات خرد کردن مواد اولیه را در دستگاه سنگ شکن از ابعاد اولیه خارج شده از معدن تا به دست آوردن ابعاد مناسب برای ورود به آسیابهای مواد خام را انجام می دهند سنگ شکن ها مواد اولیه استخراج شده از معدن را خرد کرده تا به ابعاد دلخواه مورد نیاز برسند.

کار سنگ شکن چیست؟سنگ شکن ها وظیفه کوچک کردن ندازه مواد معدنی و سنگ ها تا حدی که بتوان از آنها برای مراحل بعدی تولید استفاده کرد را بر عهده دارند.سنگ ها از نظر فرسایش،سختی،ابعاد و میزان رطوبت متفاوت هستند و اینها عواملی است که باید به هنگام انتخاب نوع سنگ شکن مورد توجه قرار دارد.

انواع سنگ شکن:سنگ شکن فکی،مخروطی،ضربه ای ، چکشی و استوانه ای که نوع کاربرد هریک بستگی به جنس مواد دارد.سنگ شکن های ثابت در ابتدای خط تولید قرار دارد.مواد اولیه به وسیله کامیون در داخل سیلو فیدر این سنگ شکن ها تخلیه می شوند و بعد از خرد شدن به وسیله نوار مقاله راهی محل دپو می شوند.

سنگ شکن فکی:سنگ شکن فکی از یک فک ثابت و یک فک متحرک تشکیل شده است.حرکت فک متحرک از طریق یک شافت خارج از مرکز که توسط تسمه و پولی به موتور متصل است تامین می شود. با حرکت فک مواد تحت تاثیر نیروی فشاری (و گاه ضربه ای یا برشی)قرار می گیرند و خرد می شوند. فاصله بین دو فک در قسمت فوقانی را دهانه و فاصله بین دو فک در قسمت تحتانی دستگاه را گلوگاه می نامند.

سنگ شکن فکی

سنگ شکن های فکی خود چندین نوع هستند:

-سنگ شکن فکی سنگ شکن فکی تک بازویی (single toggle)

-سنگ شکن فکی دو بازویی(double toggle)

سنگ شکن چرخشیGyratory Crusher:

سنگ شکن چرخشی معمولا از دو مخروط ناقص تشکیل شده است که مخروط خارجی بدنه ثابت و مخروط میانی هسته مرکزی این سنگ شکن را تشکیل می دهند و در اصل در هر حالت مشابه سنگ شکن فکی عمل می کند. هسته مرکزی حرکت چرخشی دارد و در هر لحظه در یک طرف بین هسته مرکزی و بدنه عمل خردایش انجام می گیرد و در همان لحظه و در طرف دیگر بین هسته و بدنه فاصله قابل توجهی وجود دارد و مواد به تدریج وارد این قسمت می شوند.

سنگ شکن مخروطی:

از جمله انواع سنگ شکن های چرخشی است ولی از جهاتی با آن متفاوت است، که از جمله می توان به سرعت بیشتر و افزایش بسیار زیاد زاویه هسته مخروطی و به موازات آن انحنا داخلی بدنه اشاره کرد.سنگ شکن مخروطی

سنگ شکن غلطکیRoll Crusher:

به وسیله یک یا چند استوانه سنگین با سطح صاف یا آجدار صورت می گیرد.حرکت استوانه های روبرو در خلاف جهت یکدیگر و سرعت چرخشی آن ها مساوی و یا نزدیک هم است.فاصله بین دو استوانه ها قابل تنظیم است.اساس کار این سنگ شکن ها بر مبنای اصطلاحاک بین سنگ و استوانه ها استوار است. با توجه به این که این سنگ شکن ها از نظر تعداد غلطک متنوعند.

دستگاه سنگ شکن ضربه ای از یک روتور که دارای تعدادی پره است و با سرعت زیاد دوران می کند، تشکیل شده است.نقش پرده ها پرتاب قطعات بار ورودی به طرف جدار داخلی سنگ شکن است.بر روی جدار داخلی دستگاه نیز تعدادی سپر که از جنس فولاد منگنزدار می باشد نصب شده است.این سپرها نقش مانع را ایفا می کند و قطعات بار ورودی در اثر برخورد با آنها خرد می شوند.

سنگ شکن چکشیhammer crusher:

پروسه خرد ایش در یک دستگاه سنگ شکن چکشی به سبب چرخش و دوران چکشهای ما بین روتور و کوبیدن بر روی سندان انجام می شود.

سنگ شکن چکشی

کارکرد سنگ شکن:

همانطور که قبلا هم ذکر کردیم از این دستگاه در مرحله اول کارخانه های سنگ شکنی مورد استفاده قرار می گیرد.اما در پروسه خرد کردن کانی ها و سنگ های معدنی در این دستگاه سنگ شکن ساده است به صورتی که با استفاده از نیروی برشی و فشاری کار خود را انجام می دهد،در حالی که سنگ های با استفاده از این نیرو بین دو فک دستگاه که یکی از آن ها ثابت و دیگری متحرک است قرار می گیرند و همین مساله زمینه لازم برای خرد کردن سنگ های معدنی که در داخل دستگاه سنگ شکن قرار می گیرند را به وجود می آورد.

ویژگی های سنگ شکن:

از ویژگی های مهم سنگ شکن از جمله در ارتباط با سنگ شکن فکی می توان موارد زیر را نام برد:

از نگهداری آسان تری نسبت به سایر دستگاه  های سنگ شکن برخوردار است و همین مساله خرید آن را نسبت به بقیه به صرفه تر کرده است.

ظرفیت بالای آن باعث شده که در سیستم خط تولید بزرگ کارخانه مورد استفاده قرار گیرد.

عملکرد پایدارتری نسبت به سایر دستگاه های سنگ شکن دارد و همین مساله باعث شده است که هزینه های مربوط به آن برای تعمیرات و نگهداری آن کاهش یابد.

بدنه محکمی دارد و برای این مساله از جنس فولاد منگذدار در ساخت آن استفاده می شود.

معایب سنگ شکن فکی:قسمت پایین فک متحرک که دائما در تماس می باشد ساییده می شود.

یکنواخت نبودن عمل خرد کردن به علت شیب موجود بین دو فک دانه های بلند و نازک می توانند از این دستگاه بدون خرد شدن بگذرند. در هر سیکل آن عمل خرد کردن دانه ها فقط در حالت رفت انجام می شود و در موقع برگشت فک متحرک هیچ عملی صورت نمی گیرد، لذا نیمی از انرژی هدر می رود.

مزایا:

از مزایای آن می توان به موارد زیر اشاره کرد:

نگهداری،تعمیر و تمیز کردن آن آسان است.

سرعت تولید بالایی دارد.
